Le corindon, dans ses formes gemmes les plus connues — le rubis rouge et le saphir bleu —, fait partie des pierres précieuses les plus convoitées au monde. Sa dureté exceptionnelle (9 sur l’échelle de Mohs), sa brillance, et l’intensité de ses couleurs en font un joyau prisé aussi bien en joaillerie qu’en applications techniques.

Mais cette rareté naturelle a très tôt suscité des tentatives d’imitation et de reproduction, tant pour des raisons économiques que scientifiques. Dès le XIXᵉ siècle, des chercheurs et artisans ont cherché à recréer l’apparence — voire la structure — du corindon à moindre coût, avec des matériaux accessibles.

Comprendre ces procédés d’imitation permet non seulement de mieux identifier les pierres, mais aussi d’apprécier le savoir-faire technologique et scientifique derrière ces créations de laboratoire, aujourd’hui utilisées aussi bien en bijouterie qu’en horlogerie ou en électronique.

Le procédé de Verneuil (ou procédé à la flamme)

Développé en 1902 par le chimiste français Auguste Verneuil, ce procédé est une technique de synthèse cristalline par fusion. Il permet la croissance rapide de cristaux synthétiques (saphir, rubis, spinelle…) en imitant certaines conditions naturelles, mais de manière accélérée.

Principe de fonctionnement

Le procédé repose sur trois éléments fondamentaux :

1. Un oxyde en poudre très pur (ex. : Al₂O₃ pour le corindon),
2. Un brûleur à oxyhydrogène qui chauffe à plus de 2000 °C,
3. Un support rotatif sur lequel se forme le cristal.

Étapes :

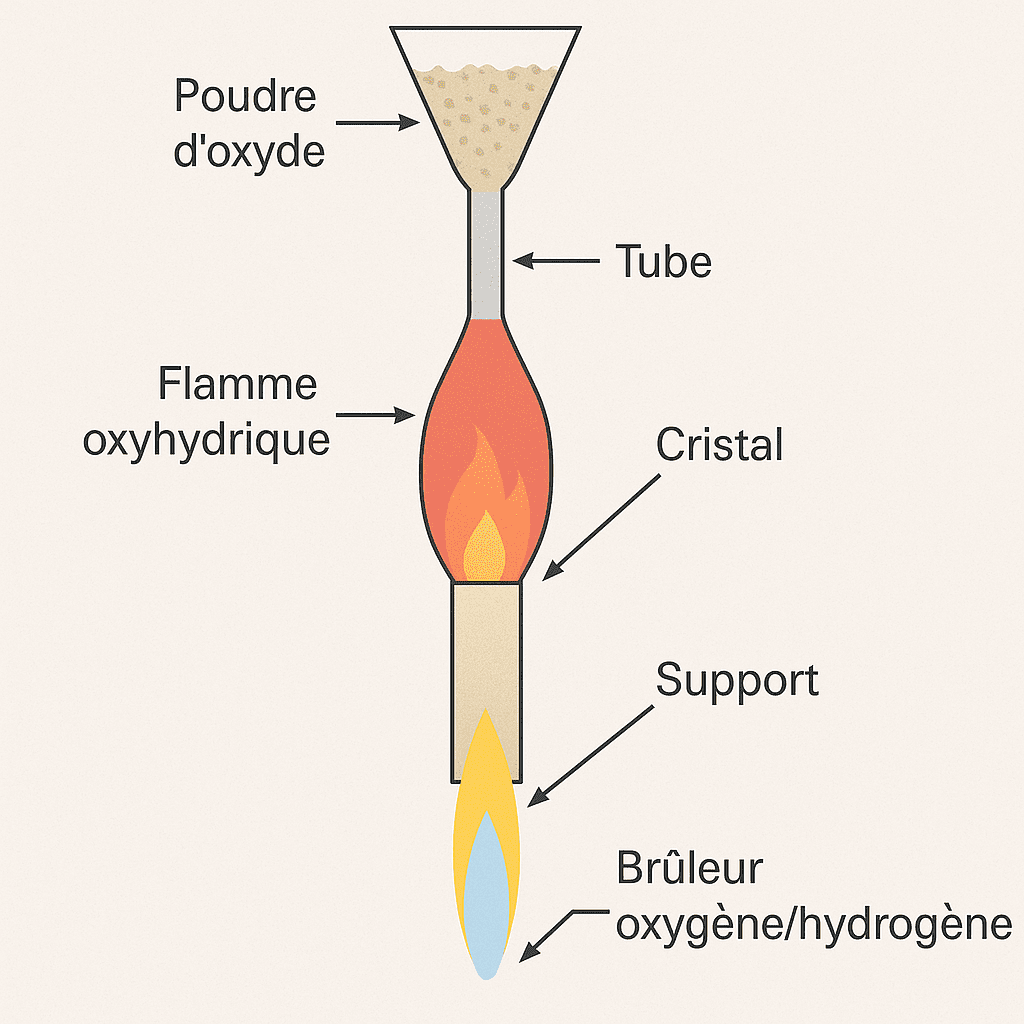

• La poudre d’oxyde est déposée dans une trémie, puis descend par gravité à travers un tube.
• Elle tombe dans une flamme d’oxygène et d’hydrogène qui la fait fondre instantanément.
• Les gouttes fondues se déposent sur une tige réfractaire ou un germe, formant un bouleau ou “boule Verneuil”.
• Le cristal grandit vers le haut, en refroidissant progressivement à l’air libre.

Caractéristiques du cristal produit

• Structure identique à celle du cristal naturel (même système cristallin).
• Très peu de défauts visibles à l’œil nu.
• Absence d’inclusions naturelles, ce qui permet leur identification en gemmologie.
• Possibilité d’ajouter des colorants métalliques (chrome, fer, titane…) pour obtenir des teintes précises.

Avantages

• Coût très faible : méthode simple et économique.
• Production rapide : quelques heures suffisent pour obtenir un cristal exploitable.
• Contrôle élevé sur la taille et la couleur.
• Idéal pour les pierres de laboratoire à usage industriel ou décoratif.

Limites et indices d’identification

• Croissance très rapide, ce qui crée souvent :
  • des lignes de courbes de croissance visibles au microscope,
  • des bulles de gaz piégées (sphériques, régulières),
  • une répartition trop homogène de la couleur.

  Ces caractéristiques permettent de différencier facilement une pierre Verneuil d’une pierre naturelle.

Conclusion

Le procédé de Verneuil marque une révolution dans la démocratisation des gemmes synthétiques, en particulier pour le saphir et le rubis. Encore utilisé aujourd’hui, notamment pour les pierres d’entrée de gamme ou dans l’optique industrielle, il a ouvert la voie à d’autres procédés plus sophistiqués (flux, hydrothermal…).

Le procédé de Czochralski : la croissance cristalline par étirement

Le procédé de Czochralski, inventé en 1916 par le chimiste polonais Jan Czochralski, est une méthode de croissance de monocristaux à partir d’un bain de matière fondue. Il est utilisé dans :

• l’industrie électronique (ex. : silicium pour les puces),
• la production de saphirs synthétiques et autres oxydes monocristallins,
• certaines applications optiques et gemmologiques.

Principe de fonctionnement

1. Fusion du matériau sourceUn creuset réfractaire (généralement en iridium ou platine) contient la matière première (ex. : Al₂O₃ pour le saphir), portée à son point de fusion.
2. Introduction d’un germe cristallinUne graine monocristalline est plongée dans le bain fondu.
3. Croissance contrôlée par étirementLa graine est lentement retirée verticalement tout en tournant sur elle-même, ce qui favorise une croissance cristalline régulière.En se solidifiant à l’interface entre le germe et le bain, la matière fondue forme un monocristal cylindrique.
4. Contrôle de la taille et de la puretéLa vitesse d’étirement, la température et l’atmosphère gazeuse sont finement régulées. Le cristal peut ainsi atteindre plusieurs dizaines de centimètres de long avec un diamètre maîtrisé.

Avantages

• Permet la croissance de cristaux très purs et homogènes.
• Idéal pour les matériaux durs comme le saphir.
• Contrôle précis de la forme, de l’axe cristallin et des propriétés optiques.
• Adapté aux besoins de l’industrie électronique, optique et horlogère.

Inconvénients

• Processus lent et énergivore.
• Exige des équipements complexes (creuset chauffé à >2000 °C pour le saphir).
• Coût élevé par rapport à d’autres méthodes (ex. : Verneuil).

Applications gemmologiques

Bien que plus répandu dans l’industrie, le procédé de Czochralski est aussi utilisé pour produire :

• des saphirs synthétiques incolores ou colorés (ex. : bleu, rose, jaune),
• des rubis,
• et certains cristaux optiques utilisés dans les montres, lasers ou capteurs.

Ces cristaux sont reconnaissables sous grossissement par :

• des zones de croissance circulaires,
• des zones de couleur légèrement zonées,
• et l’absence quasi totale d’inclusions naturelles.

Conclusion

Le procédé de Czochralski est l’un des procédés les plus performants pour la synthèse de monocristaux. Il allie précision technologique et pureté cristalline, ce qui en fait une référence incontournable dans les domaines de la microélectronique, de la gemmologie de synthèse, et des composants optiques avancés.
